詳情介紹
由于近年來全國各地陸續發生多起針對中小學生的惡性案件，通過分析這些案件可以看出，有33%的案件發生在校門口，而另外67%的案件是犯罪分子進入學校內造成的。因此教育部要求把維護校園安全作為一個時期的重大政治任務來抓。
1、校園“事中控制”安防子系統
市教育系統中，除了目前還沒有建設校園監控系統的學校外，那些已建有簡單的視頻監控系統的學校，主要是在校門口和關鍵位置設置視頻監控攝像頭，平時處于攝錄狀態，當發生事件之后，校方或相關單位通過錄像回放及拷貝進行調查取證。學校一般會在監控室設置有電視墻或者簡單的一塊液晶監視屏(分屏模式)，安排保安人員兼職觀看。但這種系統是被動的，由于電視墻監控畫面輪巡或當時保安正好未觀看監視屏(有統計一個監控人員在觀看監控畫面時，一般只能保持3分鐘左右的注意力集中)，因此有可能當緊急事件發生時，根本沒有引起值班保安的注意，甚至根本就不知道有警情發生。
因此必須將監控系統“事后取證”的被動功能改變成“事前預防、事中控制”，這樣才能有效保衛學校師生的安全。
除了學校自行進行校園安防外，可以在教育主管單位建設一間市級應急指揮中心，設置拼接大屏、云平臺等軟硬件設備，對整個轄區學校進行巡視和應急指揮。
2、校園“課堂教學質量”監控子系統
由于以往的校園安防系統只重視校園區域，對于教室內部的情況往往未加注意，而日常行課過程中課堂內的情況卻很重要，比如授課質量情況觀測、教師和學生的行為規范、突發事件之后的實際情況判斷和定責、校長等領導對各課堂的實時巡視等都無法進行。
因此應建設“課堂教學質量”監控系統，以便實現上述功能。
注意：在一些攝像點位比較多的大型學校，為了保證視頻圖像的穩定和流程，監控系統可單獨布線組網，不占用校園網內部帶寬。學校至云平臺的監控專線帶寬根據各校實際監控路數合理劃分。
校園節點系統

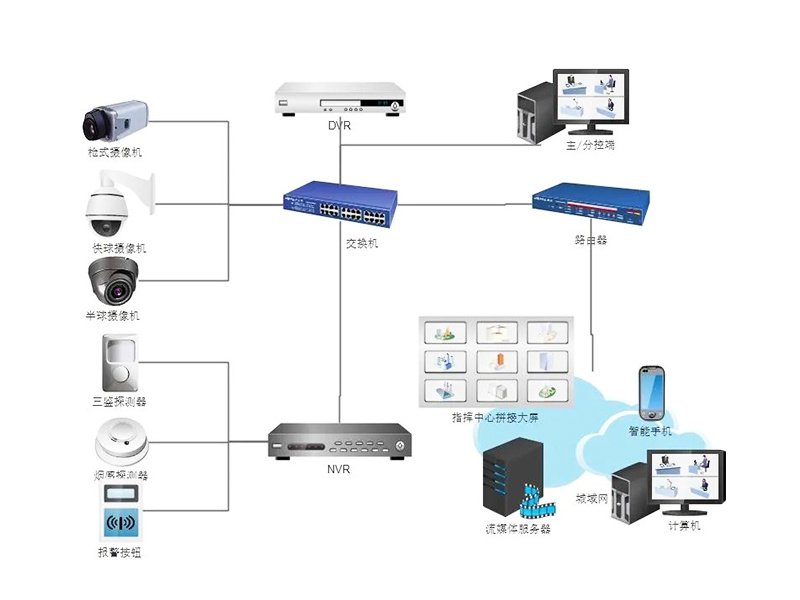

1、校園“事中控制”安防子系統
在校園建設監控室，安置視頻監控軟件、硬盤錄像機(DVR)、網絡硬盤錄像機(NVR)、機柜、監控屏(或拼接屏)、報警器，并設置監控人員。在校園各區域安裝監控攝像機，實時攝錄圖像，并匯聚到校園監控室的錄像機上存儲。在校園關鍵位置，如校門口、操場、樓道、醫務室、財務室、校長室、學生宿舍管理室、食堂等緊要處安裝報警裝置。在校園周界地點，如圍墻、柵欄處，安裝偵測裝置。在教室等相關室內安裝煙霧探測器。學校的監控視頻存儲保存30天，按此數據配置錄像機的硬盤容量。

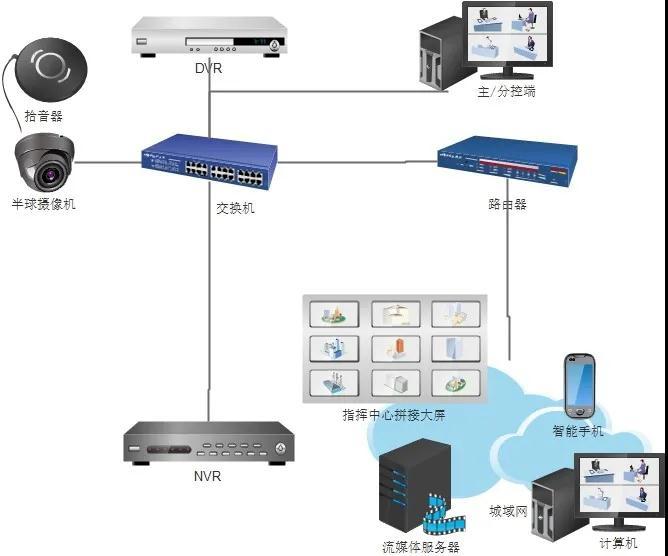

2、校園“課堂教學質量”監控子系統
在教室、實驗室、圖書室內，安裝數字高清半球網絡攝像機，該攝像機帶拾音器接插功能。根據各校實際情況，在樓層、或大樓內安裝高性能交換機滿足監控網絡的擴展。學校的監控視頻存儲保存30天，按此數據配置錄像機的硬盤容量。
校級監控中心
在學校建立監控存儲分中心，早上8點到學校學生放學時段全程攝像錄像，其余時間段內設置為移動偵測錄像及報警聯動錄像，以便節約存儲空間。2M碼流圖像的保存不少于一個月。網絡硬盤連續均支持WIFI、4G功能(可實現無線連接，需加密或授權)滿足隨時監控需要。各校分中心分別配置一臺高新能UPS，保證斷電時間能順暢調用視頻數據。
市級應急指揮中心
為支持平安校園視頻監控聯動系統、遠程課堂教學質量評價系統，實現在發送緊急情況時領導及管理部門遠程實時指揮，需要建設應急指揮中心。中心部署在市教育平臺中心機房內，集中管理;配置大型管理平臺軟件、服務器(流媒體、集中存儲、管理)、客戶端和網絡硬盤存儲柜(IP/SAN);中心機房內設置N*N電視墻拼接顯示器，包括：高清網絡數字解碼器、N*N液晶拼接單元、電視墻控制主機、拼接處理器、大屏控制軟件等軟硬件。

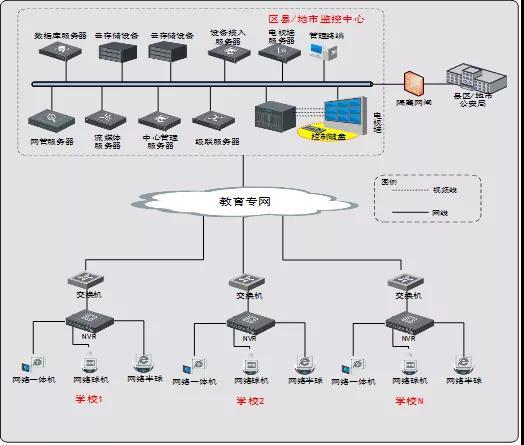

整體結構示意圖：
1、拼接大屏顯示系統大屏幕顯示系統主要由顯示單元拼接墻體、多屏處理器系統、應用管理系統軟件、線纜等組成。大屏幕顯示系統主要包括用戶信號源、信號切換、信號處理、信號顯示和信號控制等幾部分。

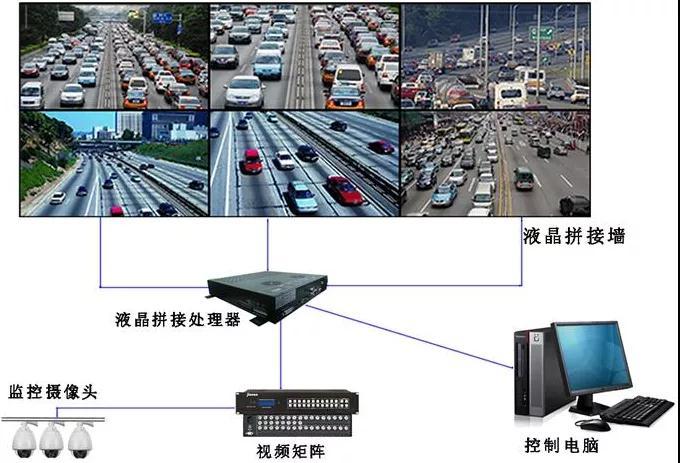

大屏幕顯示系統結構如下圖所示：
用戶信號源：包括來自攝像頭、DVD等的各種制式的視頻信號;來自用戶工作站的RGB信號;局域網內工作站向網絡輸出的顯示信號;遠端IP視頻信號。
信號處理：在顯示信號之前對信號進行對應的處理，如切割、放大、窗口化等。
信號顯示：由顯示單元組成的顯示墻體，可將處理后的信號在大屏幕上顯示出來。
信號控制：由一臺或多臺安裝了大屏幕控制軟件的PC構成，可對大屏幕上顯示的信號進行控制。
大屏幕顯示系統可以完成各種顯示模式，用以顯示用戶的各種輸入信號。比如全屏顯示、功能分區顯示、視頻信號顯示、計算機信號顯示、數字IP流媒體視頻信號顯示、各類信號混合顯示、專用場景顯示等，具體模式可根據用戶需要現場設置。
2、音頻集中處理系統
音頻集中處理平臺由音頻矩陣、調音臺、音頻處理器、功放、音箱組成。使用一臺雙聲道音頻矩陣作為音頻集中處理平臺的核心，輸入端連接視頻指揮系統、語音指揮系統和單兵指揮系統的輸出端，以及調音臺;輸出端連接視頻指揮系統、語音指揮系統和單兵指揮系統的輸入端，以及調音臺。調音臺則控制連接指揮中心大廳內的音箱群以及指揮中心大廳內的麥克風群。
音頻集中處理平臺以靈活性、可擴展性、開放式的總體結構為特點。指揮大廳內的輸入、輸出音頻信號比較多，要求音頻處理設備具備多個輸入、輸出口，各輸出口應具備編組、混音、均衡、壓限等功能;同時還應具備分頻器、延時、動態處理器、EQ、濾波器和矩陣調音臺等功能;擴聲系統功能主要以會議為主，具有較高的語言清晰度。系統以解決語言清晰度和可懂度作為出發點，整個系統應具有頻域寬、頻響特性平直、失真小、有足夠的傳聲增益，聲場分布均勻。
視頻監控指揮中心的音頻系統主要包括本地的聲音采集、處理及擴放、遠程異地的聲音的采集、處理和擴放。本地的聲音采集主要是通過會議話筒來實現，所以配置了有線話筒;遠程異地的聲音來源主要是通過電話網、視頻會議終端傳入。

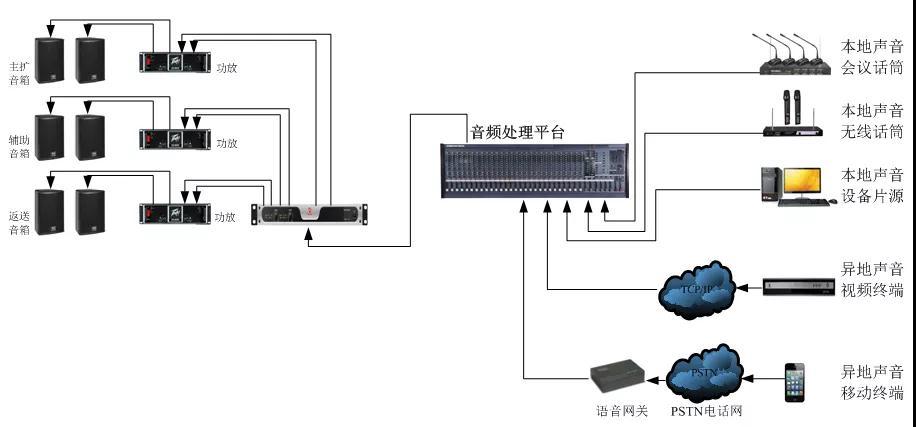

音頻系統結構示意圖如下：
3、中央控制系統
中央控制系統以中央控制主機為核心，以控制總線方式與各控制設備聯接，接受操作員發出的控制要求，然后向各個延伸控制設備及被控設備發出控制指令。所有控制要求通過專用系統軟件進行編程來實現，并將控制界面全部集中到一個觸摸式液晶控制屏或PC軟件中，其操作界面可根據用戶的實際要求進行定制，圖形化界面，直觀而易于理解和操作，操作員只需用手輕觸觸摸式液晶控制屏上相應的界面及功能按鈕，中央控制平臺即可自動實現相應的控制功能。
中央控制系統可對會場的電氣設備進行控制，包括影音設備控制、信號切換，以及會場內的燈光照明、系統調光、音量調節等操作。
中央控制系統通過對混合矩陣的控制，操作人員可通過觸摸式液晶控制屏的簡易人機對話界面，輕松調配處理系統中的各種顯示信號、音頻信號。

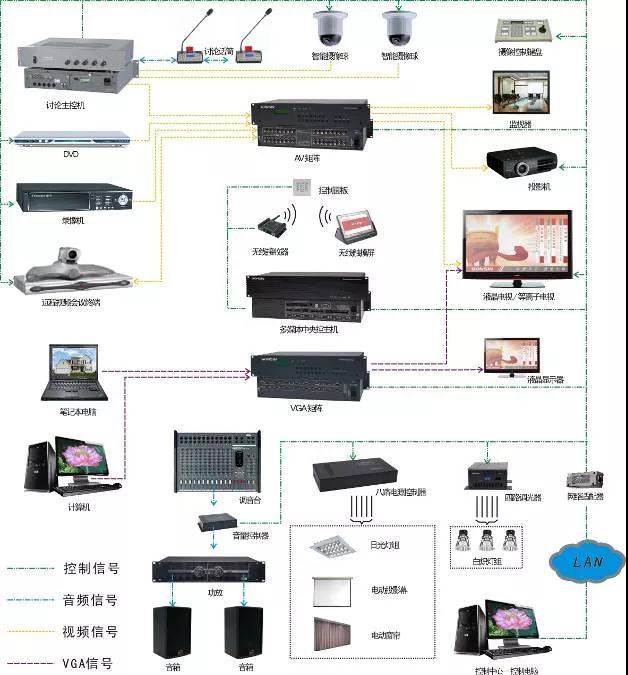

中控系統結構示意圖如下：
4、視頻集中處理系統
視頻集中處理系統的作用是為各個系統提供高度整合的視頻集中顯示與互聯互通能力。視頻集中處理平臺為視頻指揮系統、視頻監控系統提供在指揮中心大廳內視頻獲取和回放功能。
核心部件是一臺混合式模塊化視頻矩陣，可兼容HDMI、DVI、VGA、CVBS等輸入端口，將來自視頻監控系統、視頻指揮系統的多種信號集中處理，并傳輸至大屏顯示平臺。同時可以進行會議模式編輯，即監控模式、遠程會商模式、本地會議模式等，并通過中控系統進行集中調度。

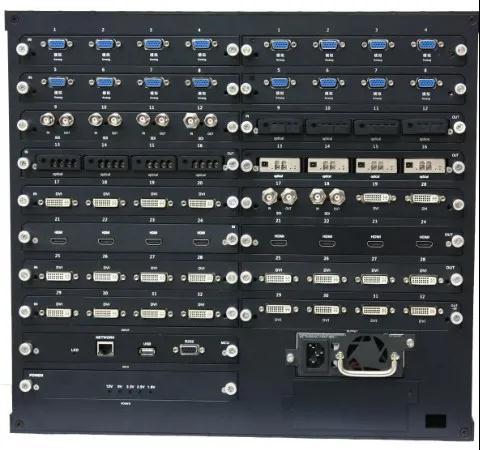

混合矩陣示意圖如下：
5、指揮中心布局及裝飾裝修指揮中心一般位于中心機房一側，進行包括靜電地板、墻面吸音、彩鋼吊頂、防火玻璃、防火門等在內的基本裝修，同時配備專用配電柜，用于指揮室設備供電。此外還配備了空調、機柜等設備安裝。

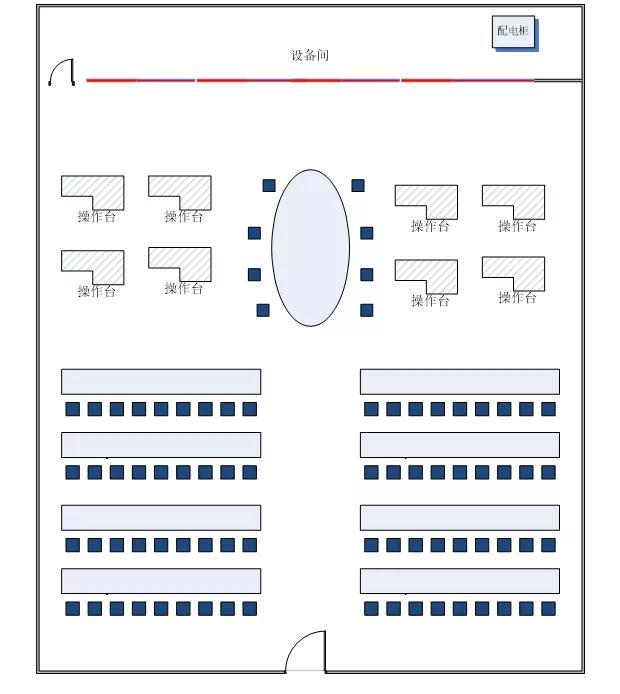

中心布局示意圖如下：
1)環境裝修目標溫濕度：溫度18-25攝氏度，相對濕度60%-80%;室內新鮮空氣的換氣量每人每時不應小于18立方米;室內空氣流速不宜大于1.5m/s。背景色：色彩簡潔，使用顏色小于三種。噪聲級：會議室的環境噪聲級要求為40dB(A)，以形成良好的開會環境。照度：燈光使用色溫在3200K以上的三基色燈;以暖色系為主;配合簡單演出燈光。聲學目標：電聲設備信噪比大于50DB
2)中心室內裝修為保證聲絕緣與吸聲效果，室內鋪有地毯、天花板、四周墻壁內都裝有隔音毯，窗戶應采用雙層玻璃，進出門應考慮隔音裝置。在指揮中心的控制中、高頻混響時間，除了依靠本身和座椅的吸聲外，應根據混響計算，確實在墻面配置強吸聲材料，這對平行側墻和凹弧形墻面來說，還可消除顫動回聲和聲聚焦等缺陷。作為墻面控制中、高頻的吸聲材料，通常有玻璃棉、礦棉板，外設阻燃織物或壁毯，也可配置鉆孔吸聲結構(鋁板或纖維板鉆孔)或織物包阻燃泡沫塑料等構造。
(1)墻壁房間四周墻壁以多孔墻面吸音板造型為主。同時盡量避免所有墻壁表面處于同一高度，盡量增加墻面整體表面的不平，以最大化加強吸音效果。具體辦法：可在墻壁上作出裝修造型或掛上壁毯以及其他飾物。本項目設計采用多孔吸音板或其他多孔吸音材料。
(2)地面房間地面用較厚并透氣的地毯，此種設計對音頻信號的高頻部分可產生很好的吸音。防止聲反饋現象的發生。
(3)天棚在房間頂部同樣盡量避免所有頂部表面處于同一高度，盡量增加房頂整體表面的不平。同時最好使用有空吸音板來作主裝修材料。指揮中心的頂部，當廳內的聲吸收是以控制混響時間達到設計值時，通常不作吸聲處理。吊頂盡量考慮房間的層高，結合指揮中心的凈高確定，考慮到會場后面觀眾的視角。
(4)窗簾采用較厚的類似天鵝絨之類的布料，同時安裝時離窗戶距離盡量大于15厘米。營造出一個空腔可以有效的吸取低頻部分。
(5)家具選擇布面或絨面材料的座椅。另外，會議桌本身就是一個極易被人忽視的大的聲反射體，并且在目前并沒有一個很好、很有效的解決辦法，只有盡量減少會議桌的表面積。
(6)材料所有的吸音材料不能使用同一種，避免在整個房間中對某段音頻過多的吸收，而造成整個音頻信號的缺陷。
(7)門窗針對房間中最易外泄聲音的門窗等，需要加厚。有條件的盡量進行雙層處理。經常進出使用的大門需閉合嚴密，盡量密閉。同時盡量采用在構造上中空有填充物(吸音棉)厚實的大門，以防止聲音外泄。廳內建筑門窗、吊頂、玻璃、座椅、裝飾物等設施不得有共振現象;廳內不得出現回聲、顫動回聲、房間駐波和聲聚焦等缺陷，聲場擴散應均勻。
6、空調新風及供電空調通風系統的建設可以根據具體情況利用大樓中央空調系統或者單獨安裝立柜式空調。為了保證供電系統的安全可靠，以減少經電源途徑帶來的電氣串擾，應采用三套供電系統：第一套供電系統作為指揮中心照明用電;第二套供電系統用于空調、新風設備的供電;第三套供電系統作為整個終端設備、控制室設備的供電、并采用不中斷電源系統(UPS)。
